ПГБ-80

Пункты газорегуляторные в блочном исполнении ПГБ-80 широко распространены в сфере газовой отрасли, помогая в решении спектра производственных задач. Назначение газорегуляторного пункта заключается в снижении давления поступающего газа на входе, поддержании заданного уровня давления на выходе, а также очистке газовой среды от примесей.

Эксплуатация ПГБ-80 допускается на открытом воздухе и не требует обустройства специального помещения, что соответствует 1 категории размещения по классификации ГОСТа 15150-69. Безопасность работы и длительный срок службы обеспечиваются при соблюдении на объекте таких условий, как:

• местоположение объекта находится в зоне умеренного, холодного или умеренно-холодного климата;
• температура окружающей среды не опускается ниже -60°C;
• максимальная температура окружающего воздуха не повышается больше +40°C.

Допустимый уровень влажности воздуха при температуре +25°C составляет 100%.

Конструкция ПГБ-80

Пункт редуцирования газа ПГБ-80 представляет собой металлический блок-бокс, внутри которого размещается комплект оборудования. Максимальная заводская готовность сокращает время ввода оборудования в работу, позволяя приступить к эксплуатации в сжатые сроки.

Внешние стенки блок-бокса утеплены профлистами или сэндвич-панелями. Толщина, а также цвет панелей подбирается совместно с Заказчиком при составлении технического задания и уточнении деталей.

Компоновочная схема ПГБ-80*

* Компоновочная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Внутреннее пространство поделено газонепроницаемой перегородкой на два помещения, доступ внутрь которых осуществляется через независимые входы. Одно помещение является технологическим отсеком и включает в себя фильтр газа, регулирующую и запорную арматуры, первичные приборы КИП и автоматики. Второе помещение представляет собой вспомогательный отсек для размещения электрического силового оборудования, вторичных приборов КИПиА, а также системы обогрева.

Для безопасной работы и предотвращения аварийных ситуаций проектом предусмотрены:

• система приточно-вытяжной вентиляции;
• естественное и искусственное освещение;
• охранно-пожарная сигнализация;
• система автоматического контроля загазованности.

Контроль за работой оборудования осуществляется с помощью приборов учета: датчиков избыточного давления, датчиков температуры, манометров, термометров. Передача показателей может осуществляться по GSM-каналу дистанционно на компьютер оператора (при наличии GSM-модема).

Модификации ПГБ-80

Газорегуляторный пункт ПГБ-80 поставляется в двух вариантах, которые отличаются пропускной способностью, регулятором, уровнем давления на входе и выходе:

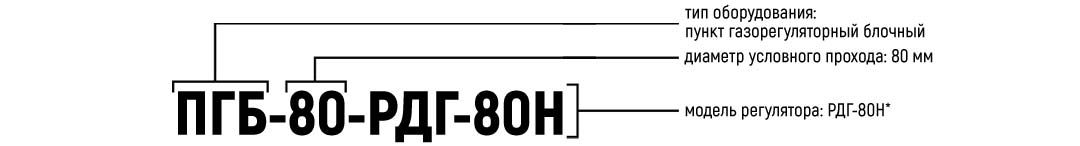

Условное обозначение необходимо указывать при оформлении заказа с учетом требований к оборудованию:

* Модель регулятора подбирается в соответствии с указанными значениями в таблице типоразмеров

Функциональная схема ПГБ-80*

1 - Регулятор давления Ду50 (2шт.); 2 - Предохранительный запорный клапан Ду50 (2шт.); 3 - Предохранительный сбросной клапан Ду50 (1 шт.); 4 - Фильтр газа сетчатый Ду50 с индикатором перепада давления (1 шт.); 5 - Измерительный комплекс Ду50 (1 шт.); 6 - Кран шаровый Ду50 (9 шт.); 7 - Кран шаровый Ду20 (4 шт.); 8 - Кран шаровый Ду15 (4 шт.), 9 - Кран шаровый для манометра Ду15 (3 шт.), 10 - Манометр (2 шт.), 11 - Напоромер (1 шт.)

* Функциональная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Габаритные размеры ПГБ-80*

1 - Р вх. (Ду 80); 2 - Р вых. (Ду 80); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

1 - Р вх. (Ду 80); 2 - Р вых. (Ду 80); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

* Схема габаритных размеров представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.
