ПГБ-80-СГ

Газорегуляторные пункты ПГБ-80-СГ представляют собой комплекс технологического оборудования и устройств, предназначенных для решения спектра задач на предприятиях газовой и теплоснабжающей промышленности. Основными задачами являются:

• снижение давления газа на входе;
• поддержка заданного уровня давления на выходе;
• измерение расхода газовой среды;
• очистка от механических примесей и включений.

Газорегуляторный пункт ПГБ-80-СГ производства Завода ГазСинтез^Ⓡ предназначен для установки на открытом воздухе в районах с зонами умеренного, умеренно-холодного или холодного климата. Допустимая температура окружающего воздуха при эксплуатации от -60°C и до +40°C, при этом влажность воздуха при температуре +25°C может составлять 100%.

В соответствии с классификацией ГОСТа 15150-69 ПГБ-80-СГ относится к 1 категории размещения.

Конструктивное исполнение ПГБ-80-СГ

Пункт редуцирования газа ПГБ-80-СГ поставляется в максимальной заводской готовности. Комплект необходимых для работы устройств размещается внутри защищенного металлического блок-бокса. С внешней стороны предусмотрено утепление профлистами или сэндвич-панелями, цвет и толщина которых уточняются на этапе согласования технического задания с Заказчиком.

Компоновочная схема ПГБ-80-СГ*

* Компоновочная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Внутреннее помещение газорегуляторного пункта представляет собой два отдельных помещения, между которыми установлена газонепроницаемая перегородка. Технологический отсек предназначен для размещения фильтра газа, регулирующей и запорной арматуры, а также первичных приборов КИП и автоматики. Вспомогательный отсек служит для установки электрического силового оборудования, вторичных приборов КИПиА, а также системы обогрева обоих помещений.

Приборы учета ПГБ-80-СГ

Работа оборудования газорегуляторного пункта контролируется в режиме реального времени за счет приборов учета, в том числе:

• датчиков абсолютного или избыточного давления;
• датчиков температуры;
• электронного корректора;
• счетчика газа;
• визуальных приборов контроля (манометры, термометры);
• датчика перепада давления (устанавливается по заказу).

Данные показателей приборов могут быть переданы по GSM-каналу на компьютер оператора дистанционно (при наличии GSM-модема).

Типоразмерный ряд ПГБ-80-СГ

Типоразмерный ряд ПГБ-80-СГ является идентичным модельному ряду ПГБ-80:

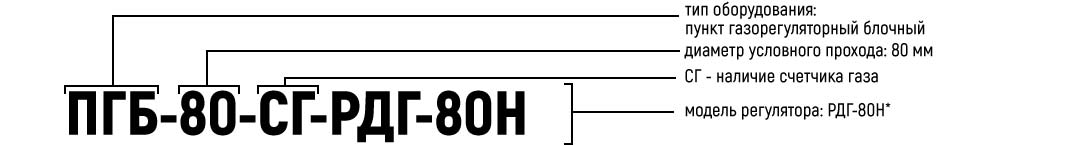

Условное обозначение необходимо указывать при оформлении заказа с учетом требований к оборудованию:

* Модель регулятора подбирается в соответствии с указанными значениями в таблице типоразмеров

Функциональная схема ПГБ-80-СГ*

1 - Регулятор давления Ду50 (2шт.); 2 - Предохранительный запорный клапан Ду50 (2шт.); 3 - Предохранительный сбросной клапан Ду50 (1 шт.); 4 - Фильтр газа сетчатый Ду50 с индикатором перепада давления (1 шт.); 5 - Измерительный комплекс Ду50 (1 шт.); 6 - Кран шаровый Ду50 (9 шт.); 7 - Кран шаровый Ду20 (4 шт.); 8 - Кран шаровый Ду15 (4 шт.), 9 - Кран шаровый для манометра Ду15 (3 шт.), 10 - Манометр (2 шт.), 11 - Напоромер (1 шт.)

* Функциональная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Габаритные размеры ПГБ-80-СГ*

1 - Р вх. (Ду 80); 2 - Р вых. (Ду 80); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

1 - Р вх. (Ду 80); 2 - Р вых. (Ду 80); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

* Схема габаритных размеров представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.
