ПГБ-200-СГ

/f/catalogue/2019/05/_5cecfea9867892.jpg
/f/catalogue/2019/05/_5cecfeab427e52.jpg
/f/catalogue/2019/05/_5cecfeacbd1322.jpg
/f/catalogue/2019/05/_5cecfeae438282.jpg
/f/catalogue/2019/05/_5cecfeafc40532.jpg

Специалисты Завода ГазСинтез поставляют пункты редуцирования газа в блочно-модульном исполнении. ПГБ-200-СГ предназначен для выполнения таких функций, как:

  • снижение начального давления газа;
  • поддержание необходимого уровня давления газа на выходе;
  • измерение и учет расхода ресурса;
  • очистка используемого газа от мелких механических включений.

ПГБ-200-СГ разработан с учетом установки на открытом воздухе, что исключает необходимость строительства дополнительных специальных помещений.

В соответствии со списком ГОСТа 15150-69 газорегуляторный пункт Завода ГазСинтез относится к 1 категории размещения. Эксплуатация допускается на объектах при выполнении следующих условий: умеренно-холодная, умеренная или холодная климатическая зона, температура окружающей среды в пределах -60°C - +40°C, влажность воздуха при температуре +25°C до 100%.

Конструктивное исполнение ПГБ-200-СГ

Внешне пункт редуцирования газа представляет собой блок-модуль, облицованный профлистами или сэндвич-панелями. Цветовое решение и толщина сэндвич-панелей уточняются на этапе формирования технического задания с учетом пожеланий Заказчика.

Компоновочная схема ПГБ-200-СГ*

Компоновочная схема ПГБ-200-СГ

* Компоновочная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Внутри ПГБ-200-СГ предусмотрено два отсека с независимыми друг от друга входами. Помещения разделены газонепроницаемой перегородкой и отличаются составом оборудования:

  • технологический отсек: фильтр газа, запорная и регулирующая арматура, первичные приборы КИПиА;
  • вспомогательный отсек: электрическое силовое оборудование, система обогрева, вторичные приборы КИПиА.

Приборы управления ПГБ-200-СГ

Контроль за качеством работы оборудования и оценка показателей осуществляется за счет приборов учета, таких как:

  • датчики: давления, температуры, перепада давления (по заказу);
  • электронный корректор;
  • расходомер;
  • манометры и термометры.

Передачу информации о показателях возможно осуществлять дистанционно посредством GSM-канала (при наличии GSM-модема).

Модификации ПГБ-200-СГ

Завод ГазСинтез выпускает шесть модификаций ПГБ-200-СГ, технические параметры которых соответствуют типоразмерному ряду ПГБ-200:

Условное обозначение Регулятор Входное давление,
МПа
Выходное давление,
кПа
Пропускная способность, м3
ПГБ-200-РДП-200Н РДП-200Н 0,05 - 1,2 1,5 - 60 10118 - 95183
ПГБ-200-РДП-200В РДП-200В 0,1 - 1,2 60 - 600 11186 - 95183
ПГБ-200-РДБК1-200/105 РДБК1-200/105 0,1 - 1,2 1 - 60 5900 - 38350
ПГБ-200-РДБК1П-200/105 РДБК1П-200/105 0,1 - 1,2 30 - 600 5900 - 38350
ПГБ-200-РДБК1-200/140 РДБК1-200/140 0,1 - 1,2 1 - 60 9500 - 61750
ПГБ-200-РДБК1П-200/140 РДБК1П-200/140 0,1 - 1,2 30 - 600 9500 - 61750

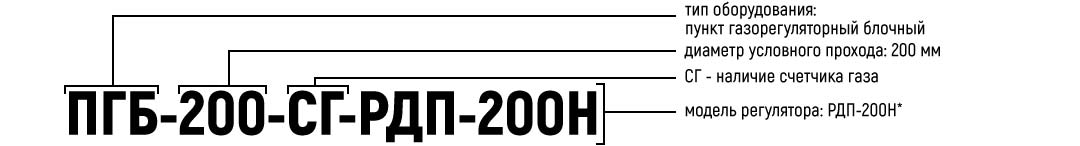

Условное обозначение необходимо указывать при оформлении заказа с учетом требований к оборудованию:

ПГБ-200-СГ

* Модель регулятора подбирается в соответствии с указанными значениями в таблице типоразмеров

Функциональная схема ПГБ-200-СГ*

Функциональная схема ПГБ-200-СГ

1 - Регулятор давления Ду50 (2шт.); 2 - Предохранительный запорный клапан Ду50 (2шт.); 3 - Предохранительный сбросной клапан Ду50 (1 шт.); 4 - Фильтр газа сетчатый Ду50 с индикатором перепада давления (1 шт.); 5 - Измерительный комплекс Ду50 (1 шт.); 6 - Кран шаровый Ду50 (9 шт.); 7 - Кран шаровый Ду20 (4 шт.); 8 - Кран шаровый Ду15 (4 шт.), 9 - Кран шаровый для манометра Ду15 (3 шт.), 10 - Манометр (2 шт.), 11 - Напоромер (1 шт.)

* Функциональная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Габаритные размеры ПГБ-200-СГ*

Габаритные размеры ПГБ-200-СГ по фасаду В-А

1 - Р вх. (Ду 200); 2 - Р вых. (Ду 200); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

Габаритные размеры ПГБ-200-СГ по фасаду А-В

1 - Р вх. (Ду 200); 2 - Р вых. (Ду 200); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

* Схема габаритных размеров представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Как купить ПГБ-200-СГ с доставкой до любого города Краснодарского края у сотрудников Завода ГазСинтез?

Для заказа в Краснодаре и расчета стоимости изготовления газорегуляторного пункта ПГБ-200-СГ воспользуйтесь одним из удобных способов, представленных ниже:

  • позвонить по бесплатной телефонной линии 8-800-555-4784
  • отправить запрос на адрес электронной почты
  • оставить заявку через форму "Запрос на оборудование"
